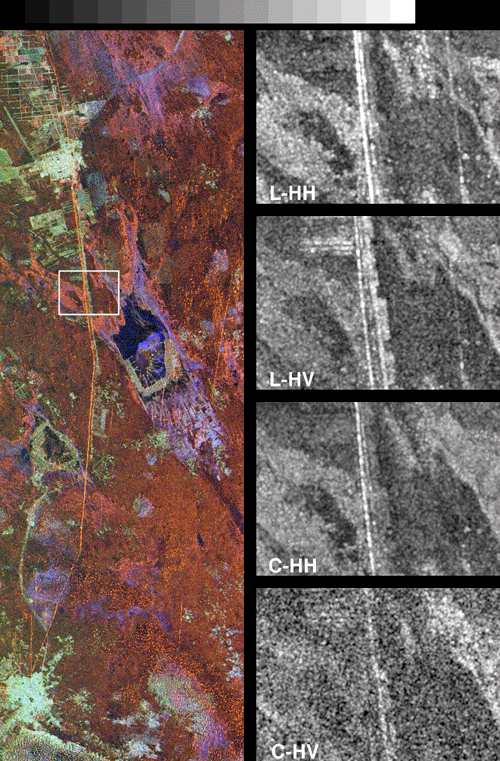

L'immagine radar, da satellite, mostra una parte della Grande Muraglia
nella zona centro - settentrionale della Cina. La Muraglia appare di colore
arancione, dall'alto al basso dell'immagine a colori sulla sinistra.
Le immagini in bianco e nero si riferiscono all'area racchiusa dal
rettangolo bianco nell'immagine di sinistra e sono riferite ai quattro
canali del radar (distinti per lunghezza d'onda e/o polarizzazione). Ogni
canale mette in evidenza aspetti del terreno diversi, permettendo anche una
sorta di archeologia: infatti la banda L-HH mostra due segmenti
paralleli della Muraglia, di diversa epoca. La riga continua e brillante
è la nuova muraglia (dinastia Ming, circa 600 anni fa); sulla destra,
molto vicina, si nota una riga più debole e discontinua che
rappresenta la vecchia muraglia (dinastia Sui, circa 1500 anni fa). I
rettangoli chiari che si notano lungo la muraglia nella seconda immagine
(L-HV) sono alberi che costeggiano una strada locale.
Immagine a colori ottenuta combinando la banda L (microonde,con lunghezza d'onda di 24 cm), a diversa polarizzazione, e la banda C (6 cm). Ogni immagine in bianco e nero deriva da una delle bande possibili di SIR-C/X-SAR, il radar ad apertura sintetica, che costituisce una collaborazione tra Germania, Italia e Stati Uniti. NASA (Usa) --- http://www.jpl.nasa.gov/sircxsar |
