5.      Acquisizione di un’immagine

Per acquisire una buona immagine si deve prima di tutto stabilire il miglior valore di fuoco del telescopio minimizzando il “disco” della figura di diffrazione  per ogni filtro che si ha intenzione di utilizzare. Successivamente in base al rapporto segnale rumore che si vuole ottenere è necessario stabilire il giusto tempo di posa da impostare sul “camera control”.

Controllare che la camera sia stabile a temperatura di regime.

5.1       FUOCO DELLA CAMERA



• Dalla finestra “camera control” spingere il bottone “f. wheel” per abilitare il controllo di posizionamento filtri (figura 12):



Figura 12



• Per posizionare la ruota nella posizione desiderata selezionare col mouse il bottone che affianca l’identificativo numerico del filtro. Durante la sessione osservativa si consiglia di non chiudere questa finestra in modo da avere un controllo visivo sulla posizione attuale.

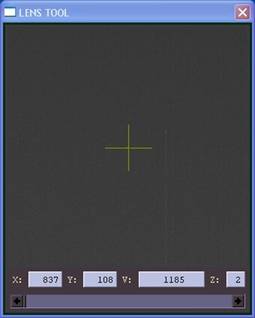

• Fare un’immagine in piena risoluzione (binning 1x1) con un tempo di posa adeguato (per esempio 8 - 10 secondi se si vuole mediare gli effetti di seeing atmosferico) spingendo il bottone “integrate” dal “camera control”. Controllare visualmente la “forma” di alcune stelle di campo brillanti e non sature. Una buona idea è eseguire questo controllo servendosi della funzione “lente di ingrandimento” (figura 13) posta sul pannello VISTA Lite  .



Figura 13

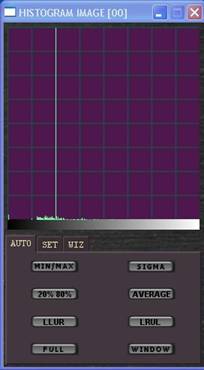

• Al fine di valutare meglio la forma della psf è possibile modificare l’intensità e il contrasto dell’immagine. Con il mouse selezionare sul frame un box di qualche centinaio di pixel per lato e spingere successivamente il bottone “window” della finestra “histogram image” (figura 14). Per trovare la gradazione di contrasto migliore traslare il box in diverse zone del frame spingendo nuovamente il tasto “window”.



Figura 14



• Se ci si trova in condizioni di forte sfuocamento, disegnare un box intorno all’immagine di una stella (o alla sua immagine fuori fuoco) brillante e non satura nei dintorni del centro del frame (zona meno aberrata).
• Dal “control panel” spingere il bottone “focus” selezionando l’opzione “window frame” per effettuare il download della sola zona selezionata.



Figura 15



• Spingere il bottone “shot”  della finestra “focus” (figura 15) per effettuare un download veloce della zona selezionata. A questo punto eseguire numerosi “shot” consecutivi a diversi valori di fuoco fin quando il cerchio di confusione dell’immagine stellare sul frame è minimizzato. La modalità “grab continous”  è instabile e causa crash improvvisi del programma.
• Raggiunto il miglior fuoco spingere “pause”  , quindi chiudere la finestra “focus”.



5.2       ACQUISIZIONE DEL FRAME ASTRONOMICO

• Dal “camera control” impostare il tempo di posa scelto e spingere “integrate”. Durante l’esposizione e il download è preferibile non aprire altri applicativi Windows.

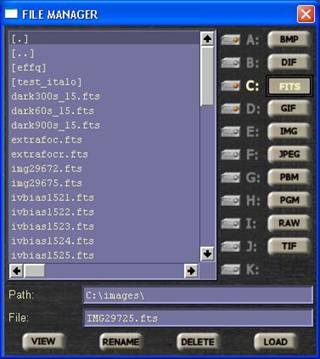

• Terminata l’acquisizione si deve procedere al salvataggio su disco fisso. Spingere il tasto di salvataggio dal pannello VISTA Lite, selezionare il formato FITS dal file manager, dare un nome all’immagine e spingere il bottone “save” (figura 16). Attenzione ricordarsi che le immagini non vengono registrate automaticamente



Figura 16



• Volendo riprendere una serie di immagini equispaziate temporalmente, tutte con lo stesso tempo di posa e stesso filtro, ci si può servire della modalità “sequence” (figura 17). Impostare il tempo di posa nel “camera control”, spingere il bottone “sequence”. Selezionare il formato FTS, il prefisso di ogni immagine, il numero totale di esposizioni e il numero dell’immagine di partenza. Abilitare le opzioni “DISK” e “DISPLAY” per il salvataggio su disco e la visualizzazione su monitor. Le immagini acquisite saranno salvate su disco con numeri progressivi.



Figura 17





5.3       ACQUISIZIONE DI UN BIAS FRAME





Controllare che il sensore sia stabile alla temperatura di regime. Impostare il tempo di esposizione a 0 secondi e spingere il tasto “integrate” dalla finestra “camera control ”. Si può comandare il download di una sequenza di bias impostando i parametri della task “sequence”.





5.4       ACQUISIZIONE DI UN DARK FRAME





Controllare che il sensore sia stabile alla temperatura di regime. Impostare il tempo di esposizione scelto per l’immagine di oscurità dal “camera control ” e spingere il bottone “Dark” tenendo presente l’accortezza sull’autocalibrazione descritta nel paragrafo 2. Alla fine della sequenza salvare i frames in FITS.





5.5       ACQUISIZIONE DI UN FLAT FIELD





Controllare che il sensore sia stabile alla temperatura di regime. Le immagini di flat field vanno eseguite per ogni filtro utilizzato nei frames scientifici. Una volta scelta la sorgente di illuminamento uniforme (Dome flat o Sky flat) e stabilito il numero medio di ADU per la normalizzazione, impostare il tempo di esposizione ottimale e spingere “integrate” dal “camera control” per lanciare l’esposizione. Anche in questo caso è possibile impostare delle sequenze di immagini dalla task “sequence”.

---
